7. Sınıf Fen Bilimleri Elektrik Devreleri Çıkmış Sorular 2 (Test 3)

Aşağıda K, L ve M elektrik devre şemaları görülmektedir.

Buna göre, hangi elektrik devrelerindeki ampuller ışık verebilir?

Fatma, özdeş pil ve ampullerden oluşan şekildeki basit elektrik devrelerini kuruyor.

Buna göre Fatma, bu devrelerde ampul sayısının ampul parlaklığına olan etkisini araştırmak için hangi iki devreyi seçmelidir?

Ayşe, anahtar, pil, ampul ve bağlantı kablolarıyla şekildeki elektrik devresini kurdu. Anahtar, pil ve ampulü sırasıyla, I, II ve III ile numaralandırdı.

Buna göre, Ayşe'nin kurduğu elektrik devresinde numaralandırılmış devre elemanları aşağıdakilerden hangisinde doğru sembollerle gösterilmiştir?

Bir ampul ve bir pilden oluşan elektrik devresinde Voltmetre kullanılarak ampulün uçları arasındaki gerilim ölçülmek isteniyor.

Buna göre, yukarıdaki basit elektrik devrelerinden hangisine bağlanan Voltmetre, kullanıldığı devredeki ampulün uçlarındaki gerilimi ölçebilir?

Öğretmen, sınıfa getirdiği pil, ampul ve ampermetrelerle oluşturduğu elektrik devrelerinde ampulleri önce, 1. şekildeki gibi seri, sonra 2. şekildeki gibi paralel bağladı.

Daha sonra öğrencilerden ampullerin seri ve paralel bağlanması durumunda devrelerdeki gözlemledikleri farklılıkları not etmelerini istedi.

Gözlemleri sonucu öğrenciler aşağıdaki notları aldılar:

I- Paralel devrede ampuller, seri devreden daha parlak yandı.

II- Seri devrede pile yakın olan ampul daha parlak yandı.

III- Paralel kollardaki ampermetrelerin gösterdiği değerlerin toplamı, ana koldan geçen akıma eşit oldu.

Buna göre öğrenciler, bu etkinlikle gözlemlediklerinden hangilerini doğru not etmiştir?

Elektrik devresinde sadece pil sayısını değiştirerek, ampullerin parlaklık durumları I. ve II. devreye göre karşılaştırılıyor.

Ampul ve piller özdeş olduğuna göre, bağımlı, bağımsız ve sabit tutulan değişkenler aşağıdakilerin hangisinde doğru verilmiştir?

Pil, ampul ve iletken teller kullanılarak şekildeki elektrik devresi kuruluyor.

Ampul ışık verdiğine göre, aşağıdakilerin hangisinde bu devrenin şeması ve elektrik akımının (I) yönü doğru olarak gösterilmiştir?

Deniz, özdeş iki ampulü I. devredeki gibi bağlar, daha sonra sadece ampullerin yerini değiştirerek II. devreyi kurar.

Her iki devrede de ampuller ışık verdiğine göre, II. devrede:

I- Ampullerin parlaklığı artar.

II- Ampullerden birinin patlaması durumunda diğer ampul ışık vermez.

III- Ampermetrenin gösterdiği değer azalır.

ifadelerinden hangileri doğrudur?

Özdeş pil ve özdeş ampullerle kurulu devreler şekildeki gibidir.

Buna göre, K, L ve M ampullerinin parlaklık sıralaması, aşağıdakilerin hangisinde doğru verilmiştir?

Özdeş ampul, pil ve kablo ile kurulan K devresine, şekildeki gibi akım ölçmek için Ampermetre ve gerilimi ölçmek için Voltmetre bağlıdır. L devresi ise sadece K devresindeki ampullerin, yerleri değiştirilerek oluşturulmuştur.

Her iki devrede de ampuller ışık verdiğine göre, L devresindeki akım, gerilim ve toplam direncinin, K devresine göre değişimi aşağıdakilerin hangisinde doğru olarak verilmiştir?

Aşağıda verilen üç devrede ampul, pil ve bağlantı kabloları özdeştir.

Her üç devrede de anahtarlar kapatılarak ampul parlaklıkları gözlemleniyor.

Buna göre, II ve III. devrelerdeki ampullerin parlaklıklarının I. devredeki ampulün parlaklığına göre karşılaştırılması, aşağıdakilerin hangisinde doğru yapılmıştır?

Özdeş ampul ve pillerle kurulu K, L ve M devreleri için aşağıdaki ifadelerden hangileri doğrudur?

I- K'daki ampuller L'dekilerden daha parlak ışık verir.

II- L'deki ampuller M'dekilerden daha parlak ışık verir.

III- M'deki ampuller K'dakilerden daha parlak ışık verir.

Bir öğretmen, tahtaya şekildeki devre şemasını çizmiştir.

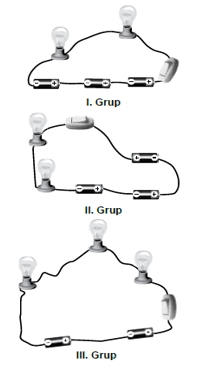

Daha sonra öğrencilerden, pil, ampul ve bağlantı kablolarını kullanarak bu devreyi oluşturmalarını istemiştir. Bunun üzerine gruplara ayrılan öğrenciler aşağıdaki devreleri kurmuşlardır:

Buna göre, hangi gruplar devre şemasından yararlanarak doğru devreyi kurmuşlardır?

Aşağıda verilen devrelerin ikisinde ampuller seri, ikisinde ise paralel bağlanmıştır.

Buna göre, ampullerin seri ve paralel bağlandığı devreler aşağıdakilerin hangisinde doğru olarak verilmiştir?
