7. Sınıf Fen Bilimleri Elektrik Devreleri (Test 1)

K ampulü ve özdeş ampuller şekildeki gibi bağlanmıştır.

K ampulünün parlaklığının ampul sayısına göre değişimini gösteren grafik aşağıdakilerden hangisi olabilir?

Yanda paralel bağlı bir devre verilmiştir.

Bu devre seri bağlı bir devre hâline getirilirse aşağıdakilerden hangisi doğru olur?

Yukarıdaki basit elektrik devrelerinden hangilerinde ampuller paralel, hangilerinde seri bağlanmıştır?

Şekildeki özdeş ampullerle ilgili;

I.K ampulü devreden çıkarılırsa diğer ampuller yanmaz.

II.M ampulü devreden çıkarılırsa diğer ampuller yanmaya devam eder.

III.R ve P ampulleri paralel bağlanmıştır.

IV.N ampulünün parlaklığı M ampulünün parlaklığından fazladır.

ifadelerinden hangileri doğrudur?

Öğretmenin tahtaya yazdığı “Bir elektrik devresi oluşturalım.” etkinliğindeki elektrik devresindeki ampullerin gösterimi aşağıdakilerden hangisinde doğru verilmiştir?

Şekildeki ampullerle ilgili;

I.K ve P birbirine seri bağlanmıştır.

II.M ve N birbirine paralel bağlanmıştır.

III.L ve M eşit parlaklıktadır.

IV.M ve N eşit parlaklıktadır.

yorumları doğru ise “+”, yanlış ise “–” yazıldığında hangi seçenekteki işaretleme elde edilir?

Şekildeki ampul ve piller özdeştir.

Ampullerin parlaklıkları ile ilgili;

I. A = B IV. B = D

II. B = C V. C = E

III. A = E VI. D = E

eşitliklerinden hangileri doğrudur?

Özdeş ampullerin kullanıldığı elektrik devresi ile ilgili öğrenciler aşağıdaki yorumları yapıyor.

Bu öğrencilerden doğru ve yanlış yorum yapanlar hangi seçenekte doğru verilmiştir?

Aşağıdaki devrelerde kullanılan ampuller ve piller özdeştir.

Buna göre; X, Y ve Z ampullerinin parlaklıkları nasıl sıralanır?

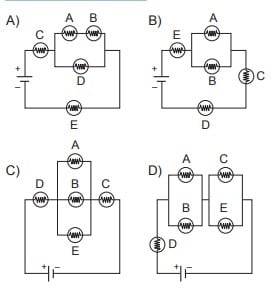

Özdeş ampullerin kullanıldığı elektrik devresi ile ilgili;

I.A ve B eşit parlaklıktadır.

II.C ve D eşit parlaklıktadır.

III.C’nin parlaklığı B’den fazladır.

IV.E patlarsa diğer ampuller ışık vermez.

özelliklerini taşıyan elektrik devresi aşağıdakilerden hangisidir?

Özdeş ampul ve pillerin kullanıldığı devrelerde şekildeki değişiklikler yapılıyor.

Buna göre, K ve L ampullerinin parlaklıkları nasıl değişir?

Özdeş ampullerin kullanıldığı elektrik devresi ile ilgili;

I.K ampulü çıkarılırsa yalnızca L ampulü söner.

II.N ampulü çıkarılırsa P, K ve L ampulleri söner.

III.M ampulü çıkarılırsa tüm ampuller söner.

ifadelerinden hangileri doğrudur?

Özdeş ampullerin kullanıldığı elektrik devresinde hangi ampul çıkarılırsa yanmaya devam eden ampul sayısı en fazla olur?

Aşağıdaki devrelerden hangisinde K ampulü en parlak yanar?

Aşağıdaki devrelerden hangisinde X ampulünün parlaklığı farklıdır? (Tüm ampuller ve piller özdeştir.)
